Mô tả
Vòng dẫn hướng hay còn gọi là phíp dẫn hướng WR (Wear Ring WR) là một loại vòng dẫn hướng cho piston hoặc thanh piston thủy lực, có thiết kế dạng vòng rãnh với kết cấu hở hoặc liền mạch, tùy theo yêu cầu lắp đặt. Chức năng chính của phíp WR là hướng dẫn chuyển động tuyến tính, chống ma sát trực tiếp giữa kim loại với kim loại, và hấp thụ lực bên trong xi lanh.
CẤU TẠO VÀ VẬT LIỆU CHẾ TẠO PHÍP WR:
Phíp WR thường được gia công chính xác từ các vật liệu kỹ thuật cao, phổ biến nhất là:
– PTFE pha sợi thủy tinh (PTFE + Glass fiber) – phù hợp với môi trường làm việc có tốc độ cao, chịu mài mòn tốt.
– POM (Polyacetal) – độ cứng cao, thích hợp với tải trọng lớn.
– Phenolic Resin + Fabric (Sợi tổng hợp tẩm nhựa phenolic) – sử dụng trong các thiết bị công nghiệp nặng, chịu lực và nhiệt độ cao.
Đặc điểm cấu tạo:

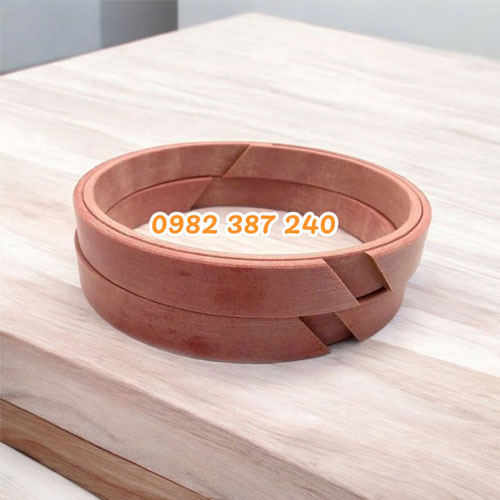

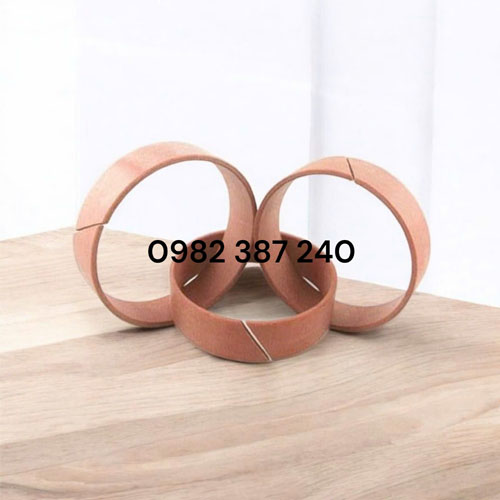

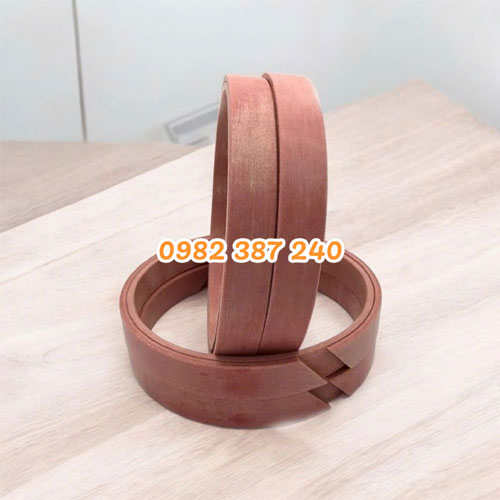

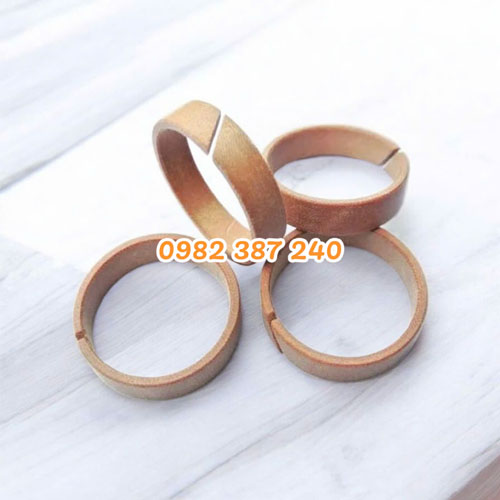

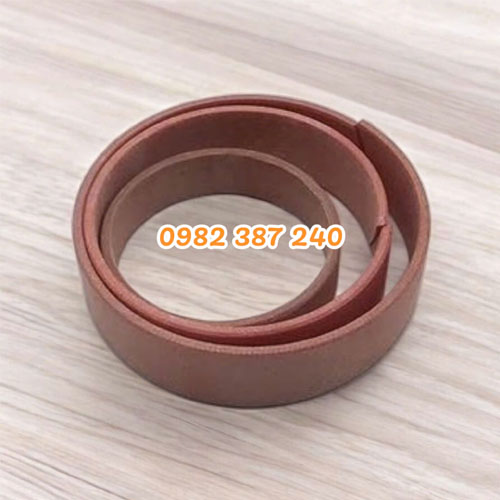

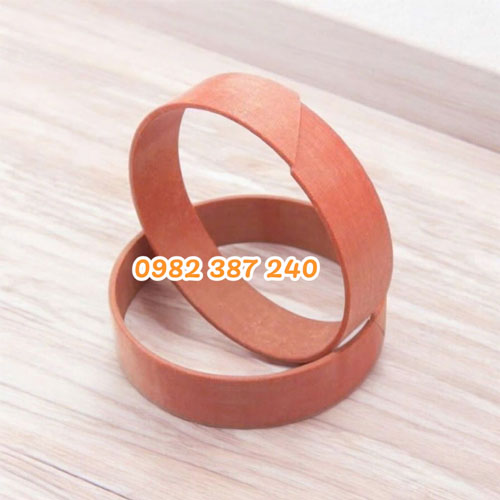

– Có thể là vòng hở (split type) để dễ dàng lắp đặt vào xi lanh mà không cần tháo rời toàn bộ cụm piston.
– Mặt bên có thể được tiện rãnh để thoát dầu và đảm bảo hiệu suất bôi trơn.
ƯU ĐIỂM NỔI BẬT CỦA PHÍP DẪN HƯỚNG WR:
– Chống mài mòn cao: Giúp bảo vệ thành xi lanh và thanh piston khỏi ma sát kim loại trực tiếp.
– Ổn định chuyển động: Đảm bảo piston chuyển động trơn tru, ổn định dưới áp suất cao.
– Dễ gia công và thay thế: Có sẵn nhiều kích thước tiêu chuẩn, dễ dàng thay thế trong quá trình bảo trì.
– Giảm rung, giảm tiếng ồn: Nhờ vật liệu mềm hơn kim loại, giúp giảm va đập cơ học khi máy vận hành.
ỨNG DỤNG CỦA VÒNG PHÍP DẪN HƯỚNG WR TRONG HỆ THỐNG THỦY LỰC:
Phíp WR được ứng dụng phổ biến trong:
– Xi lanh thủy lực của xe nâng, máy xúc, xe ben.
– Máy ép thủy lực, máy cán, máy ép gạch, máy ép phế liệu.
– Thiết bị nâng hạ công nghiệp, xi lanh trong robot công nghiệp.
Ví dụ thực tế: Một công ty sản xuất xi lanh cho ngành cơ khí nặng đã chuyển sang sử dụng phíp WR bằng vật liệu PTFE + sợi thủy tinh thay cho vòng đồng truyền thống. Kết quả, ma sát giảm 30%, tuổi thọ phớt tăng gấp đôi, đồng thời giảm tiếng ồn trong quá trình vận hành.
SO SÁNH VÒNG DẪN HƯỚNG WR VỚI KZT (RYT)
| Đặc điểm | WR (Wear Ring) | KZT (RYT) |
|---|---|---|
| Hình dạng | Dạng rãnh, có loại hở và kín | Dạng tròn rãnh liền, chủ yếu kín |
| Lắp đặt | Linh hoạt, dễ tháo lắp | Đòi hỏi chính xác hơn khi lắp |
| Vật liệu phổ biến | PTFE, POM, Phenolic | Phenolic, PTFE + Bronze, Fabric |
| Khả năng chịu lực bên | Cao | Rất cao |
| Ứng dụng | Đa dạng thiết bị dân dụng và công nghiệp | Thường trong xi lanh công nghiệp nặng |
Nếu bạn quan tâm về các sản phẩm phớt dẫn hướng KZT (RYT), vui lòng tham khảo chuyên sâu về sản phẩm tại link dưới đây.
LƯU Ý KHI LỰA CHỌN VÀ LẮP ĐẶT PHÍP WR:
– Chọn đúng kích thước chuẩn (đường kính trong, ngoài, dày) theo xi lanh cụ thể.
– Chọn vật liệu phù hợp với môi trường làm việc: Nhiệt độ, áp suất, loại dầu thủy lực.
– Lắp đặt phíp WR đúng chiều, không để sai lệch trục, tránh làm mòn xi lanh.
– Khi thay thế, nên kiểm tra cả bề mặt xi lanh và piston để đảm bảo không bị trầy xước.
Phíp dẫn hướng WR là lựa chọn lý tưởng cho những hệ thống thủy lực yêu cầu độ chính xác, ổn định và độ bền cao. Nhờ cấu tạo đơn giản nhưng hiệu quả, WR giúp tối ưu hóa hoạt động của xi lanh, bảo vệ thiết bị và giảm thiểu chi phí bảo trì.
Gợi ý chuyên gia:
Đối với các thiết bị làm việc liên tục hoặc môi trường khắc nghiệt (công trường, nhà máy luyện kim, chế tạo khuôn), nên ưu tiên chọn phíp WR làm từ PTFE pha đồng hoặc phenolic cao cấp, vì chúng vừa chống mài mòn, vừa chịu nhiệt tốt.
Tại 3D Toàn Cầu, chúng tôi chuyên cung cấp các loại vòng dẫn hướng WR với nhiều kích cỡ khác nhau. Một số kích cỡ thông dụng như dưới đây:
| WR 22*18*9 | WR 75*70*25 | WR 100*94*6.1 | WR 120*112*15 | WR 140*128*17.5 | WR 165*159*30 |
| WR 35*31*15 | WR 75*71*15 | WR 100*94*12 | WR 120*113*30 | WR 140*132*15 | WR 165*159*40 |
| WR 40*35*5.5 | WR 80*72*15 | WR 100*94*12.5 | WR 120*114*6.1 | WR 140*132*22 | WR 165*160*9.5 |
| WR 40*35*9.5 | WR 80*74*15 | WR 100*94*15 | WR 120*114*9.5 | WR 140*133*9.5 | WR 165*160*30 |
| WR 40*35*10 | WR 80*74*9.5 | WR 100*94*20 | WR 120*114*15 | WR 140*133*20 | 168.8*160.8*8.8 |
| WR 40*35*12.5 | WR 80*74*20 | WR 100*94*22 | WR 120*114*16 | WR 140*133*30 | WR 170*158*20 |
| WR 40*35*15 | WR 80*74*25 | WR 100*94*25 | WR 120*114*20 | WR 140*133*35 | WR 170*162*9.5 |
| WR 40*36*15 | WR 80*74*30 | WR 100*94*30 | WR 120*114*22 | WR 140*133*40 | WR 170*162*25 |
| WR 40*39*10 | WR 80*75*5.5 | WR 100*95*5.5 | WR 120*114*23.5 | WR 140*134*17.5 | WR 170*162*15 |
| WR 45*39*10 | WR 80*75*9.5 | WR 100*95*6.1 | WR 120*114*25 | WR 140*134*20 | WR 170*162*45 |
| WR 45*39*12 | WR 80*75*12.5 | WR 100*95*6.5 | WR 120*114*30 | WR 140*134*25 | WR 170*162*50 |
| WR 45*39*12.5 | WR 80*75*15 | WR 100*95*7.9 | WR 120*114*35 | WR 140*134*40 | WR 170*163*9.5 |
| WR 45*39*15 | WR 80*75*20 | WR 100*95*8 | WR 120*114*40 | WR 140*135*8 | WR 170*163*40 |
| WR 45*40*5.5 | WR 80*75*25 | WR 100*95*9.5 | WR 120*115*8 | WR 140*135*9.5 | WR 170*164*9.5 |
| WR 45*40*9.5 | WR 80*76*15 | WR 100*95*9.7 | WR 120*115*9.5 | WR 140*135*15 | WR 170*164*25 |
| WR 45*40*15 | WR 85*77*15 | WR 100*95*12.5 | WR 120*115*12.5 | WR 140*135*20 | WR 170*164*40 |
| WR 50*43*8 | WR 85*79*15 | WR 100*95*15 | WR 120*115*15 | WR 145*133*12.5 | WR 170*165*9.5 |
| WR 50*44*10 | WR 85*79*25 | WR 105*96*9.5 | WR 120*115*20 | WR 145*138*9.5 | WR 170*165*15 |
| WR 50*44*15 | WR 85*80*5.5 | WR 105*96*12.5 | WR 124*120*20 | WR 145*138*15 | WR 170*166*20 |
| WR 50*45*5.5 | WR 85*80*6.1 | WR 105*97*15 | WR 125*115*15 | WR 145*138*20 | WR 175*167*15 |
| WR 50*45*8 | WR 85*80*8 | WR 105*99*12 | WR 125*117*15 | WR 145*139*25 | WR 175*168*15 |
| WR 50*45*9.5 | WR 85*80*9.5 | WR 105*99*15 | WR 125*118*9.5 | WR 145*139*40 | WR 175*168*25 |
| WR 50*45*12 | WR 85*80*12.5 | WR 105*99*25 | WR 125*118*15 | WR 145*140*7.9 | WR 175*169*40 |
| WR 50*45*15 | WR 85*80*15 | WR 105*100*6.1 | WR 125*119*9.5 | WR 145*140*9.5 | WR 175*170*15 |
| WR 50*46*15 | WR 85*80*20 | WR 105*100*8 | WR 125*119*15 | WR 145*140*15 | WR 180*172*20 |
| WR 55*46*15 | WR 90*80*8 | WR 105*100*9.5 | WR 125*119*16 | WR 150*138*12.5 | WR 180*168*22.5 |
| WR 55*50*5.5 | WR 90*81*9.5 | WR 105*100*12.5 | WR 125*119*25 | WR 150*138*17.5 | WR 180*172*22 |
| WR 55*50*9.5 | WR 90*81*12.5 | WR 105*100*15 | WR 125*119*40 | WR 150*143*15 | WR 180*172*22.5 |
| WR 55*50*15 | WR 90*82*15 | WR 108*103*20 | WR 125*120*8 | WR 150*143*17.5 | WR 180*172*40 |
| WR 55*50*20 | WR 90*84*9.5 | WR 108*104*20 | WR 125*120*9.5 | WR 150*143*20 | WR 180*172*45 |
| WR 55*51*15 | WR 90*84*12 | WR 110*101*12.5 | WR 125*120*15 | WR 150*143*21 | WR 180*173*30 |
| WR 60*54*15 | WR 90*84*12.5 | WR 110*101*9.5 | WR 125*120*20 | WR 150*143*22 | WR 180*174*15 |
| WR 60*55*5.5 | WR 90*84*15 | WR 110*101*15 | WR 125*120*25 | WR 150*143*30 | WR 180*174*40 |
| WR 60*55*6 | WR 90*84*20 | WR 110*102*15 | WR 127*120*32 | WR 150*143*35 | WR 180*175*9.5 |
| WR 60*55*9.5 | WR 90*84*25 | WR 110*104*6.1 | WR 130*120*9.5 | WR 150*143*40 | WR 180*175*15 |
| WR 60*55*15 | WR 90*84*30 | WR 110*104*12.5 | WR 130*120*15 | WR 150*143*45 | WR 185*173*15 |
| WR 60*55*20 | WR 90*85*5.5 | WR 110*104*15 | WR 130*122*15 | WR 150*144*15 | WR 185*173*22.5 |
| WR 60*56*15 | WR 90*85*6.1 | WR 110*104*20 | WR 130*123*9.5 | WR 150*144*25 | WR 185*178*15 |
| WR 63*58*5.5 | WR 90*85*8 | WR 110*104*22 | WR 130*123*15 | WR 150*144*40 | WR 186*180*25 |
| WR 65*60*9.5 | WR 90*85*9.7 | WR 110*104*22.5 | WR 130*123*30 | WR 150*145*7.9 | WR 190*182*15 |
| WR 65*60*15 | WR 90*85*12.5 | WR 110*104*25 | WR 130*124*9.5 | WR 150*145*9.5 | WR 190*182*20 |
| WR 65*60*20 | WR 90*85*15 | WR 110*104*30 | WR 130*124*16 | WR 150*145*15 | WR 190*182*22.5 |
| WR 70*64*15 | WR 90*85*20 | WR 110*104*40 | WR 130*124*20 | WR 152*145*16 | WR 190*182*45 |
| WR 70*64*20 | WR 90*85*30 | WR 110*105*6.1 | WR 130*124*25 | WR 155*149*25 | WR 190*184*15 |
| WR 70*64*25 | WR 90*85*9.5 | WR 110*105*7.9 | WR 130*124*27 | WR 160*148*15 | WR 190*184*20 |
| WR 70*65*5.5 | WR 95*80*8 | WR 110*105*9.5 | WR 130*124*40 | WR 160*148*20 | WR 190*185*15 |
| WR 70*65*6.1 | WR 95*84*20 | WR 110*105*12.5 | WR 130*125*8 | WR 160*153*15 | WR 190*185*25 |
| WR 70*65*8 | WR 95*86*9.5 | WR 110*105*15 | WR 130*125*9.5 | WR 160*153*20 | WR 200*188*22.5 |
| WR 70*65*9.5 | WR 95*86*10 | WR 110*105*25 | WR 130*125*15 | WR 160*153*25 | WR 200*192*22 |
| WR 70*65*10 | WR 95*86*12.5 | WR 115*106*9.5 | WR 130*125*20 | WR 160*153*30 | WR 200*192*45 |
| WR 70*65*15 | WR 95*86*20 | WR 115*106*12.5 | WR 130*125*25 | WR 160*153*35 | WR 200*195*9.5 |
| WR 70*65*20 | WR 95*87*15 | WR 115*106*15 | WR 130*125*30 | WR 160*153*40 | WR 200*195*15 |
| WR 70*65*25 | WR 95*89*9.5 | WR 115*107*15 | WR 135*125*9.5 | WR 160*153*45 | WR 200*195*20 |
| WR 70*66*15 | WR 95*89*12.5 | WR 115*109*15 | WR 135*125*15 | WR 160*154*15 | WR 215*209*19 |
| WR 75*65*8 | WR 95*89*15 | WR 115*109*25 | WR 135*128*9.5 | WR 160*154*25 | WR 215*209*20 |
| WR 75*69*15 | WR 95*89*20 | WR 115*109*40 | WR 135*128*15 | WR 160*154*40 | WR 220*212*25 |
| WR 75*69*25 | WR 95*89*25 | WR 115*110*6.1 | WR 135*128*25 | WR 160*155*7.9 | WR 225*213*25 |
| WR 75*70*5.5 | WR 95*90*6.1 | WR 115*110*8 | WR 135*129*25 | WR 160*155*9.5 | WR 225*217*25 |
| WR 75*70*6.1 | WR 95*90*7.9 | WR 115*110*9.5 | WR 135*129*40 | WR 160*155*15 | WR 225*217*45 |
| WR 75*70*8 | WR 95*90*9.5 | WR 115*110*12.5 | WR 135*130*8 | WR 160*155*30 | WR 225*217*50 |
| WR 75*70*9.5 | WR 95*90*12.5 | WR 115*110*15 | WR 135*130*9.5 | WR 160*156*20 | WR 225*219*20 |
| WR 75*70*10 | WR 95*90*15 | WR 120*110*15 | WR 135*130*15 | WR 165*157*15 | WR 260*253*22 |
| WR 75*70*12.5 | WR 100*91*9.5 | WR 120*111*9.5 | WR 138*133*23.5 | WR 165*157*25 | WR 360*354*30 |
| WR 75*70*15 | WR 100*91*12.5 | WR 120*111*9.7 | WR 140*128*9.5 | WR 165*158*15 | WR- U CARBON 260 |
| WR 75*70*20 | WR 100*92*15 | WR 120*111*15 | WR 140*128*12.5 | WR 165*159*25 | WR (DEN) 110*105*20 |
Nếu bạn đang cần tìm kiếm bất kỳ loại vòng dẫn hướng WR nào, xin vui lòng liên hệ với chúng tôi theo thông tin dưới đây để dược kiểm tra và báo giá nhanh nhất:
