Vòng Đệm Cho Khớp Nối Mềm GR75

Description

GR75 là phần tử đàn hồi (còn gọi là nhện, spider hay cam ring) dành cho khớp nối mềm kiểu Rotex size 75. Bộ khớp nối gồm hai nửa khớp (hub) bằng gang hoặc thép, giữa hai nửa là một chiếc đệm hình hoa mai làm từ polyurethane. Hai nửa khớp không chạm trực tiếp vào nhau. Mô-men xoắn truyền qua các cánh đệm, nên rung động và xung lực được hấp thụ ngay tại đây.

Nhà sản xuất mô tả dòng khớp nối này có kích thước nhỏ gọn, khối lượng nhẹ nhưng truyền được mô-men lớn, đồng thời giảm rung xoắn và hấp thụ va đập do động cơ chạy không đều.

THÔNG TIN SẢN PHẨM VÒNG ĐỆM CHO KHỚP NỐI MỀM GR75:

– Tên sản phẩm: Khớp nối mềm/Vòng Đệm Cho Khớp Nối Mềm GR75

– Mã hiệu: GR75

– Kích thước: Đường kính trong: 80mm; Đường kính ngoài: 160mm; chiều dày 30mm; số lượng cánh: 10 cánh

– Chức năng: Giảm rung, giảm va đập, truyền lực hiệu quả, hạn chế hao mòn

– Chất liệu: Nhựa PU

– Xuất xứ: Trung Quốc

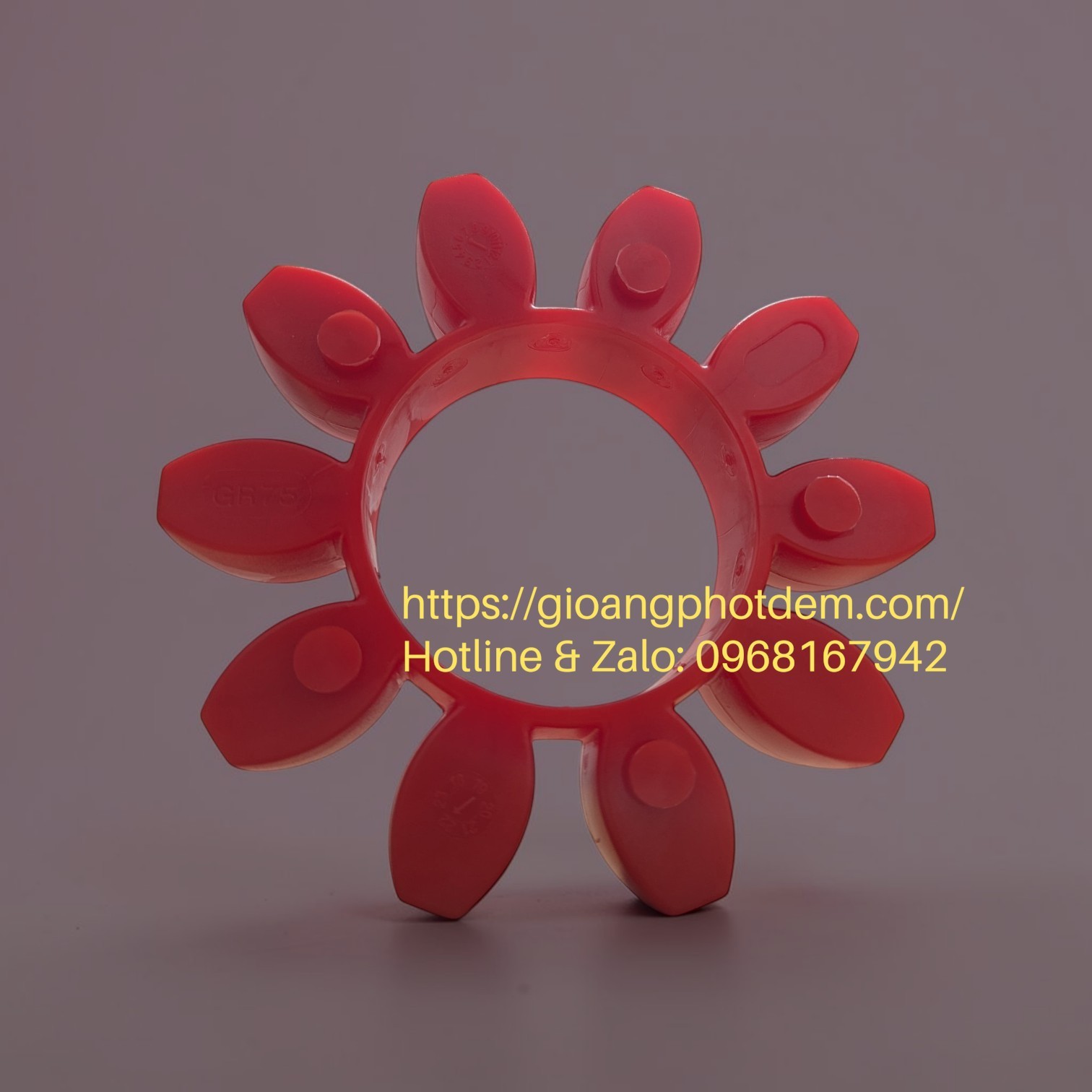

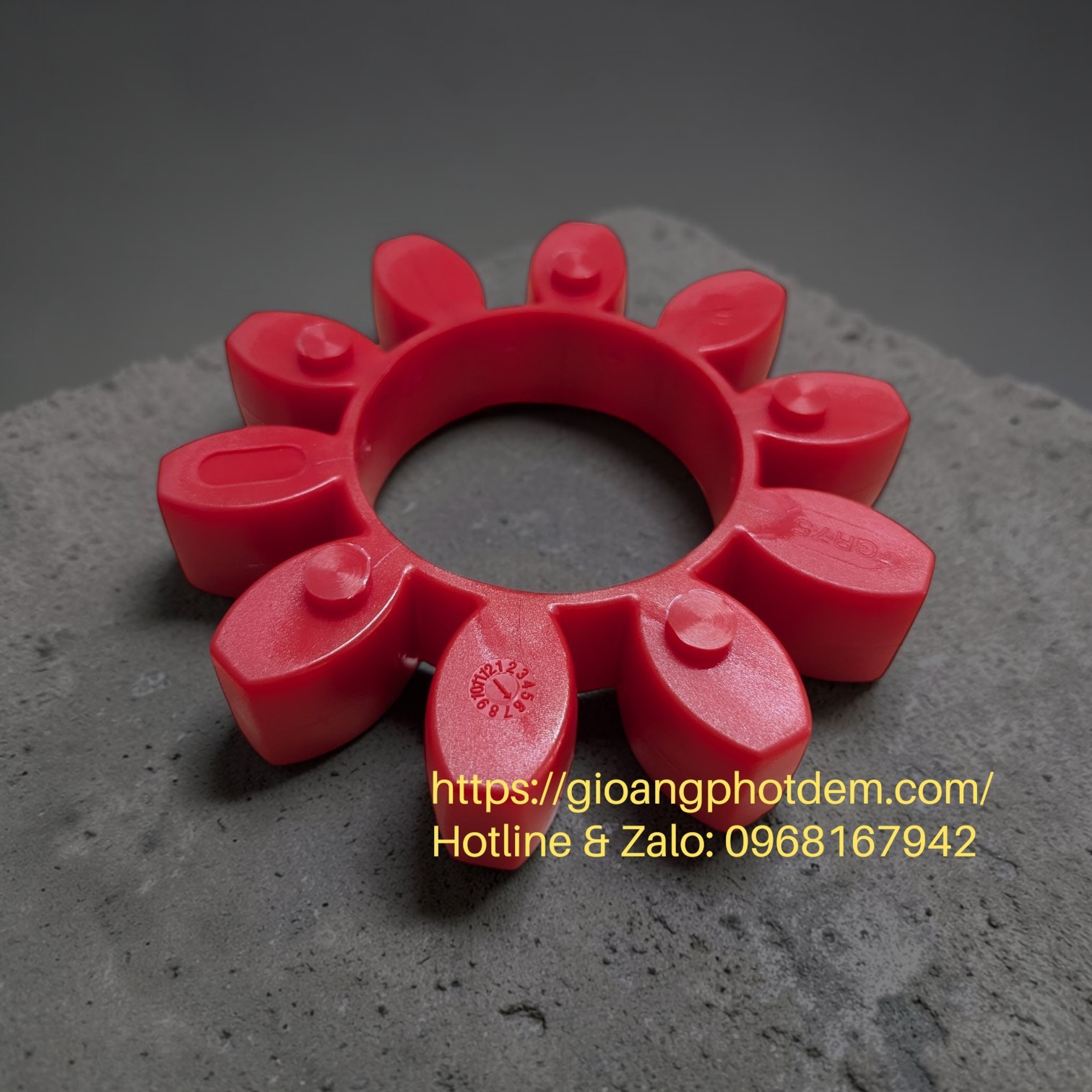

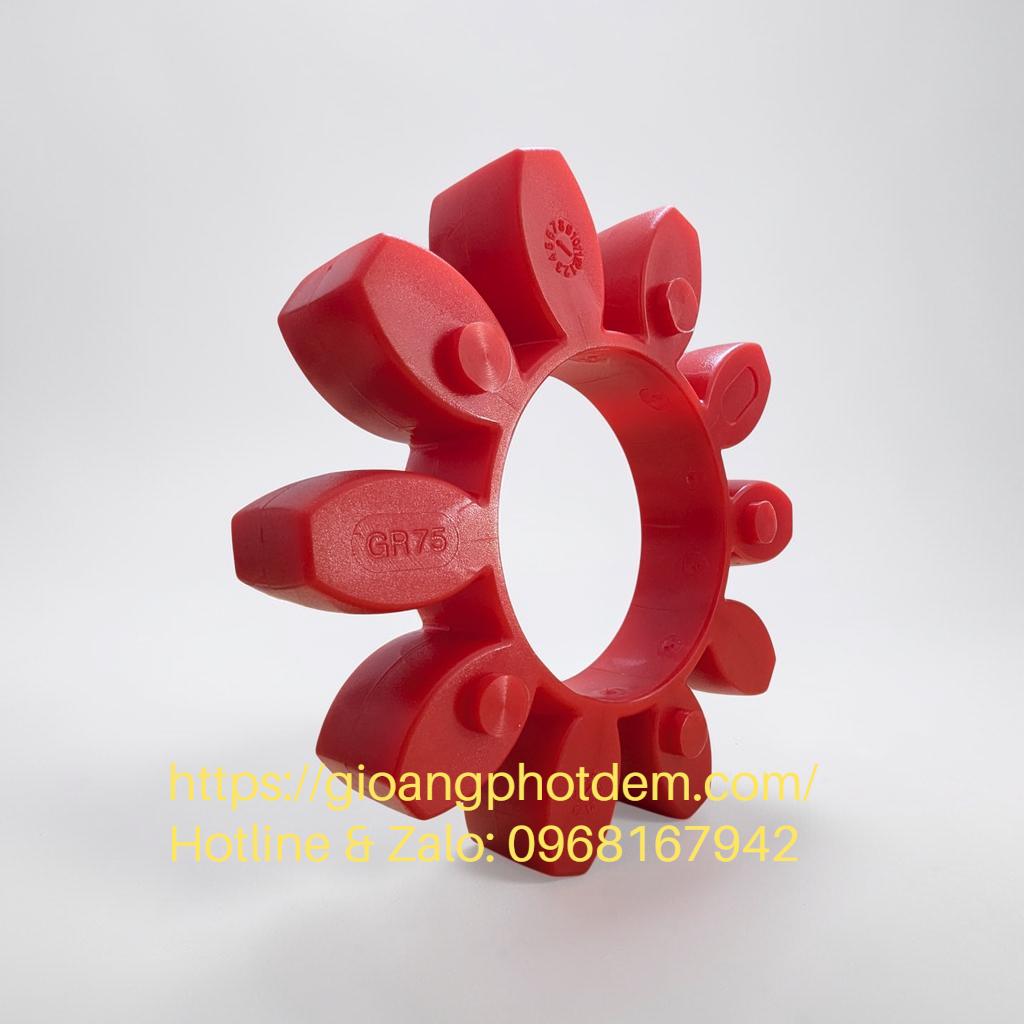

HÌNH ẢNH SẢN PHẨM VÒNG ĐỆM CHO KHỚP NỐI MỀM GR75 HIỆN CHÚNG TÔI CUNG CẤP:

MÁY NÀO THƯỜNG DÙNG GR75?

Bơm ly tâm công suất lớn, quạt hút/quạt thổi lò hơi, máy nén khí trục vít cỡ lớn, hộp giảm tốc băng tải mỏ và xi măng, máy nghiền, máy trộn công nghiệp, máy cán và thiết bị trong nhà máy giấy, thép.

KHI NÀO CẦN THAY?

Đừng chờ đến lúc đệm vỡ. Hãy lên kế hoạch thay khi bạn thấy:

Máy rung lớn hơn bình thường hoặc có tiếng gõ khi khởi động.
Bề mặt đệm nứt chân cánh, chai cứng, đổi màu hoặc bị biến dạng.
Cánh đệm mòn mỏng, khe hở giữa hai nửa khớp rộng ra.
Có bột cao su đọng quanh vỏ che khớp.
Thiết bị chạy liên tục ở nhiệt độ cao nhiều tháng liền.

Mẹo nhỏ: mỗi lần thay đệm, hãy kiểm tra lại độ đồng tâm của hai trục. Lệch trục là nguyên nhân phổ biến nhất khiến đệm mòn nhanh.

QUY TRÌNH THAY VÒNG ĐỆM MỀM GR75 AN TOÀN

Ngắt và khóa nguồn (lockout/tagout), chờ trục dừng hẳn.
Tháo che chắn khớp nối.
Tách hai nửa khớp theo phương trục (khớp Rotex cắm trượt theo trục nên không cần dịch động cơ nhiều).
Lấy spider cũ ra, vệ sinh vấu hub, kiểm tra các vấu có mòn hoặc nứt không.
Lắp spider mới đúng chiều, ép đều các cánh vào rãnh.
Kiểm tra khe hở dọc trục giữa hai hub theo bản vẽ, rồi siết lại vít hãm.
Căn chỉnh trục bằng đồng hồ so hoặc laser trước khi lắp lại che chắn.

VÌ SAO NÊN DÙNG ĐỆM GR75 ĐÚNG CHUẨN?

Bảo vệ thiết bị đắt tiền: rung và sốc được chặn lại trước khi truyền sang ổ bi, trục hay hộp số.
Tự bù lệch trục nhẹ: các cánh đệm được vê cong nên chịu tốt cả lệch dọc trục, lệch song song và lệch góc.
Bền với môi trường: chịu dầu, ozone, mài mòn và lão hóa tốt hơn cao su thông thường.
Dừng máy ngắn khi bảo trì: đệm cắm theo phương dọc trục, tháo lắp không cần dịch động cơ.
Có độ an toàn khi hỏng: các vấu của hai nửa khớp vẫn ăn vào nhau nên không bị tuột truyền động ngay khi đệm hỏng.
